# アタッチメントの装着方法

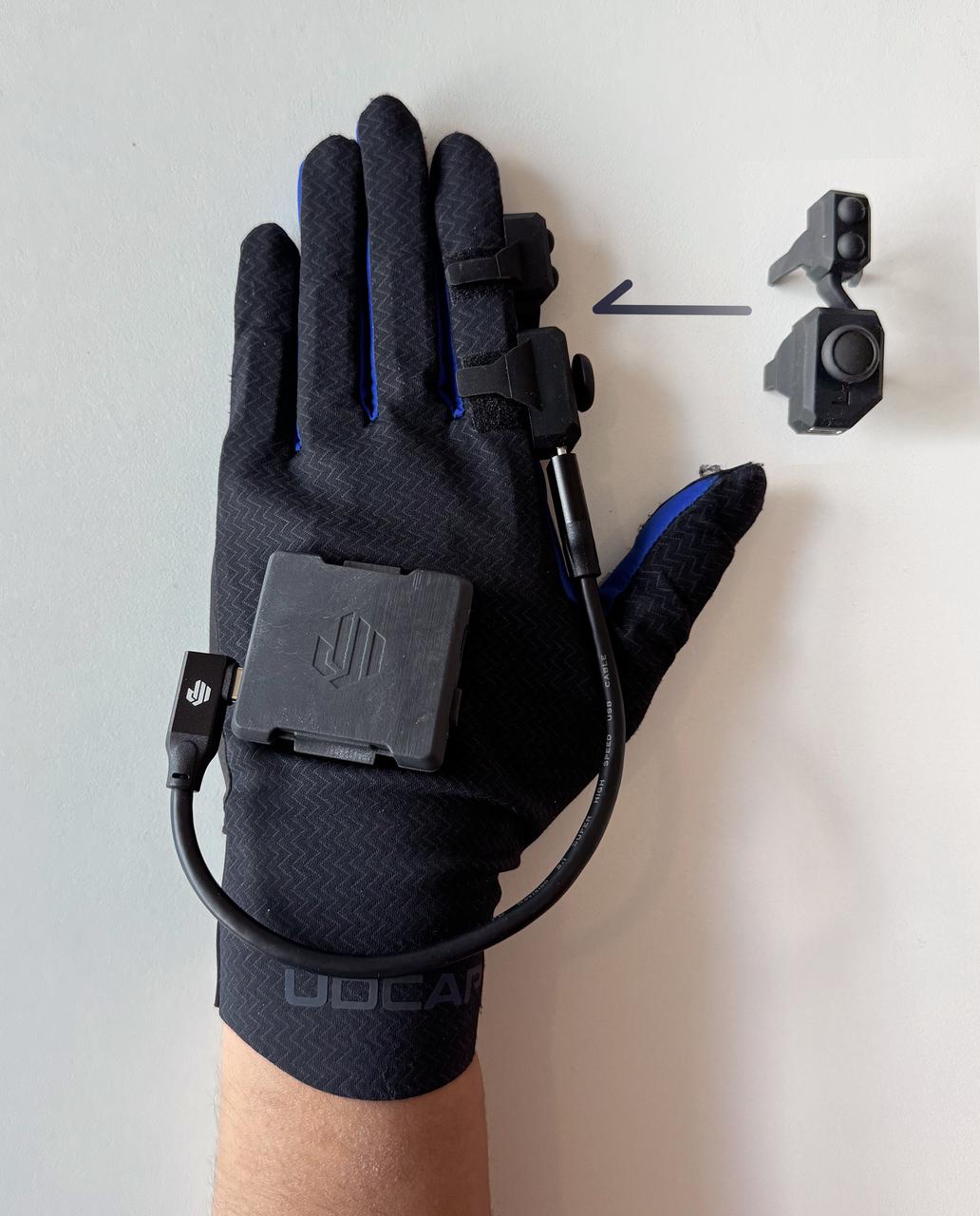

## コントローラーモジュール**の装着方法**

{% hint style="danger" %}
ケーブルの特殊な構造上、向きを逆に接続すると、ジョイスティックおよびボタン操作の方向が反転しますのでご注意ください。
{% endhint %}

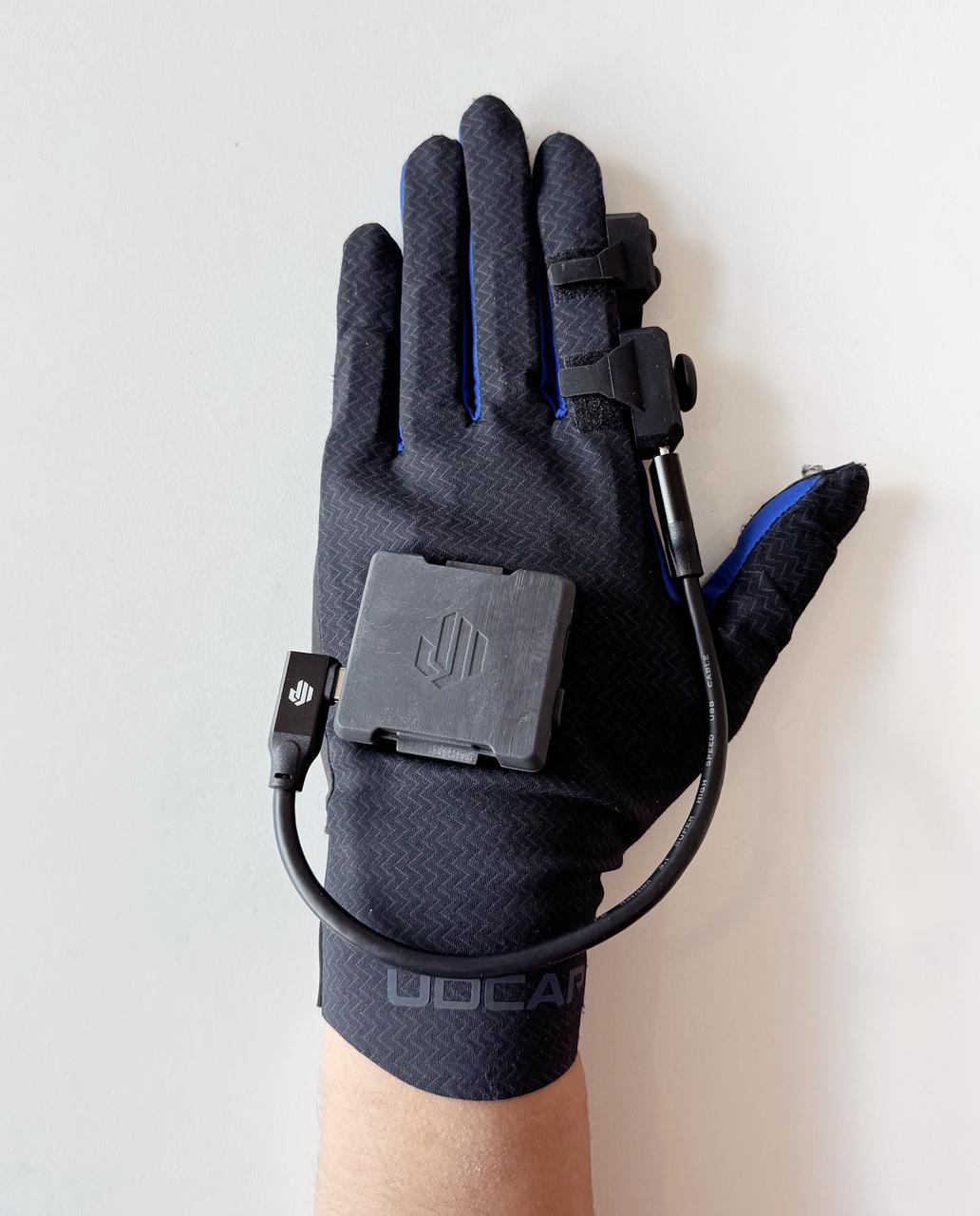

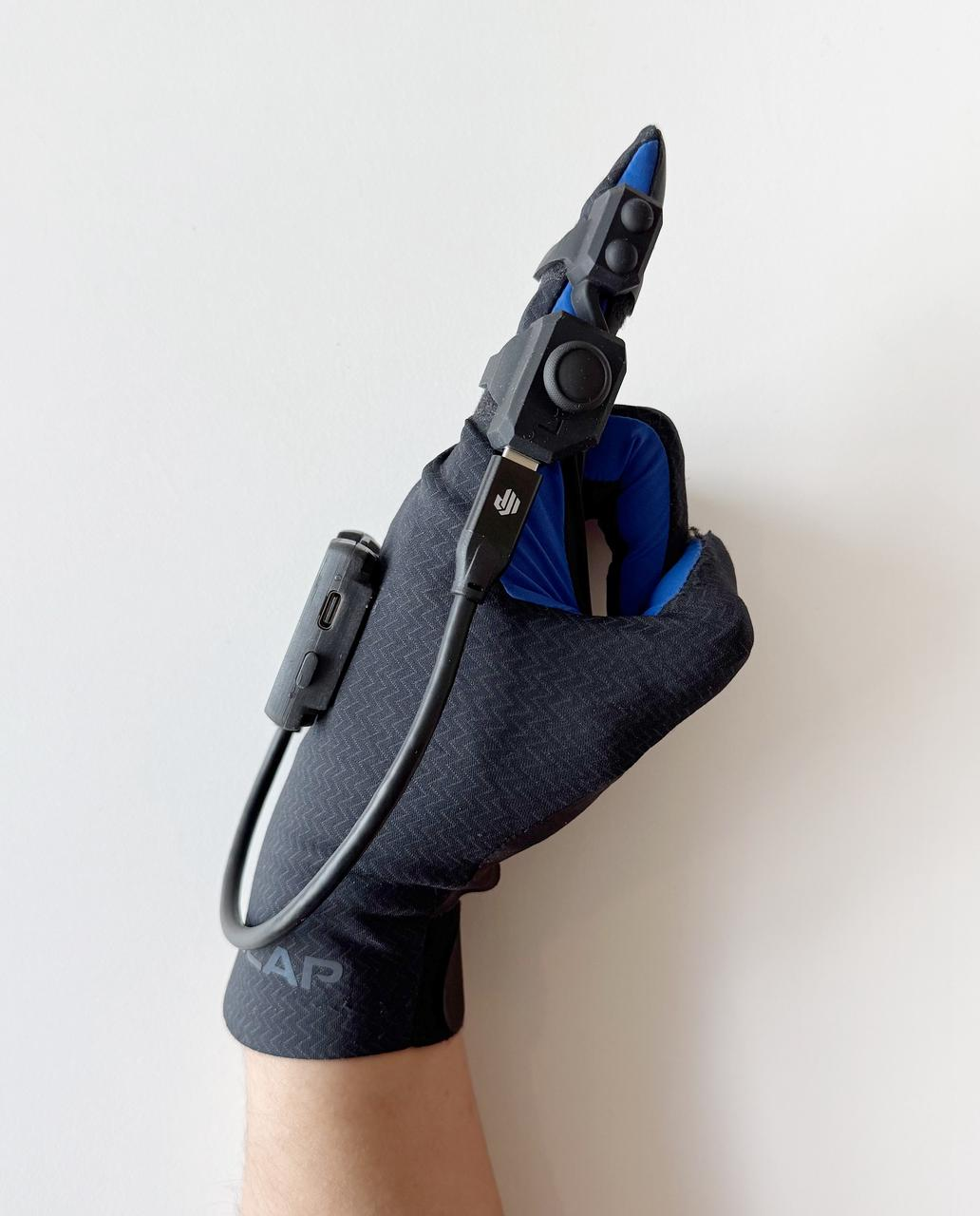

**左手：**

データボックスと繋ぐ部分のUDCAP LOGOは**上**に向きます。

コントローラーと繋ぐ部分のUDCAP LOGOは**親指**に向きます。

**右手（逆）：**

データボックスと繋ぐ部分のUDCAP LOGOは**下**に向きます。

コントローラーと繋ぐ部分のUDCAP LOGOは**人差し指**に向きます。

{% hint style="danger" %}
モジュールにLとRの記号が記載されておりますので装着の際にはご注意ください。
{% endhint %}

{% hint style="info" %}
より便利に利用できるよう、ケーブルの両端は異なる設計になっております。（I型とL型）

実際の使用時には状況に合わせて両端を入れ替わることも可能ですがLOGOの向きはお気を付けください。
{% endhint %}

<div align="left"><figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2FXXuuL03NUoDbDSVP0i1U%2F23a46849-c879-4c6a-9417-a9ccd1ab4a75.jpg?alt=media&amp;token=c0ac98d8-9a7e-4a57-a9c6-30a302a1ef2e" alt="" width="563"><figcaption></figcaption></figure></div>

<div align="center"><figure><img src="https://content.gitbook.com/content/dt2HIEHRyBdNGEEGnqNK/blobs/u4R6aXdwGMKcDJsbHdt2/18.png" alt="" width="375"><figcaption></figcaption></figure> <figure><img src="https://content.gitbook.com/content/dt2HIEHRyBdNGEEGnqNK/blobs/TR8At0CTbleZ15nZtNxU/19.png" alt="" width="375"><figcaption></figcaption></figure></div>

***

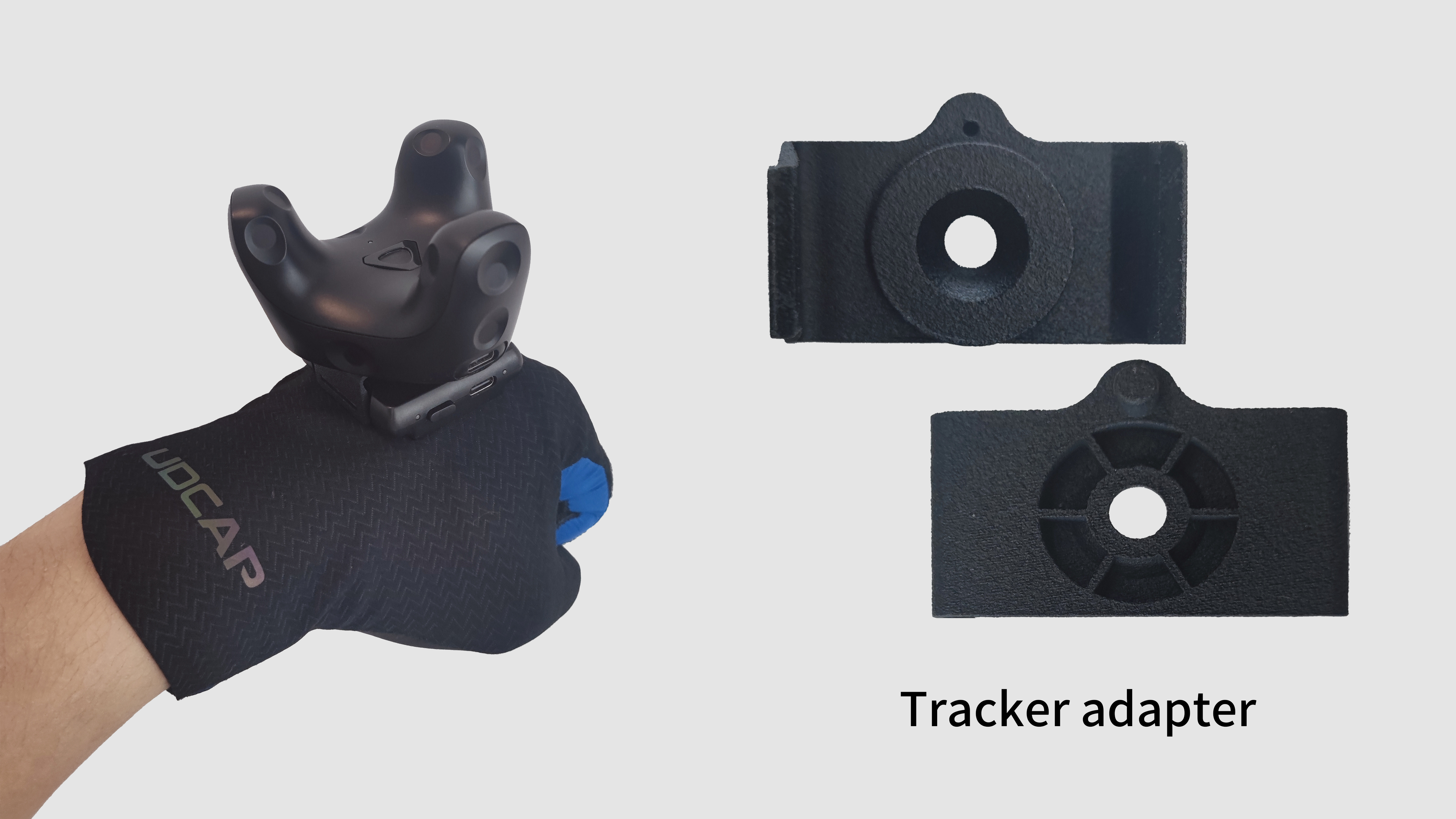

## **トラッカー固定ベースの装着方法**

<div align="left"><figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2F7gb1QhsEwGceF7Us7DGr%2FTracker%E5%9B%BA%E5%AE%9A%E5%BA%95%E5%BA%A7.jpg?alt=media&amp;token=69fa5e41-93cb-4c70-a85c-2ec50ce74ef5" alt=""><figcaption></figcaption></figure></div>

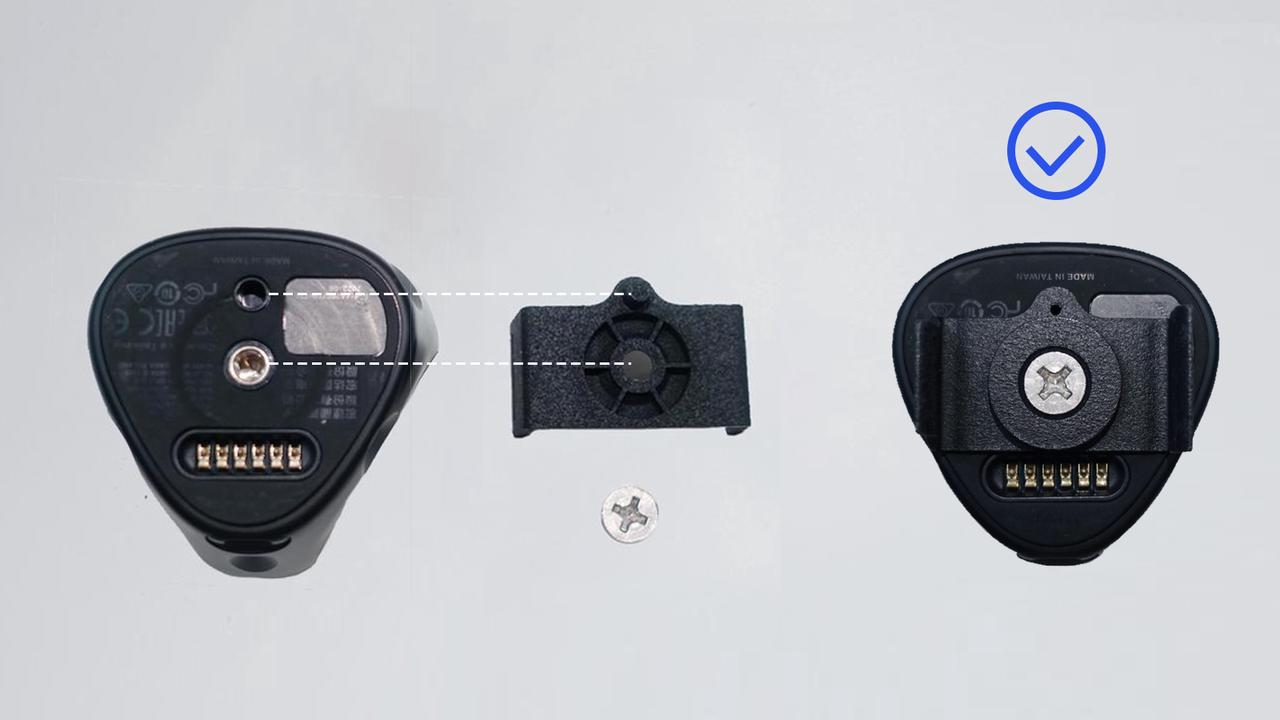

1. トラッカーのネジの穴と固定ポイントの穴を固定ベースに合わせて取り付けます。

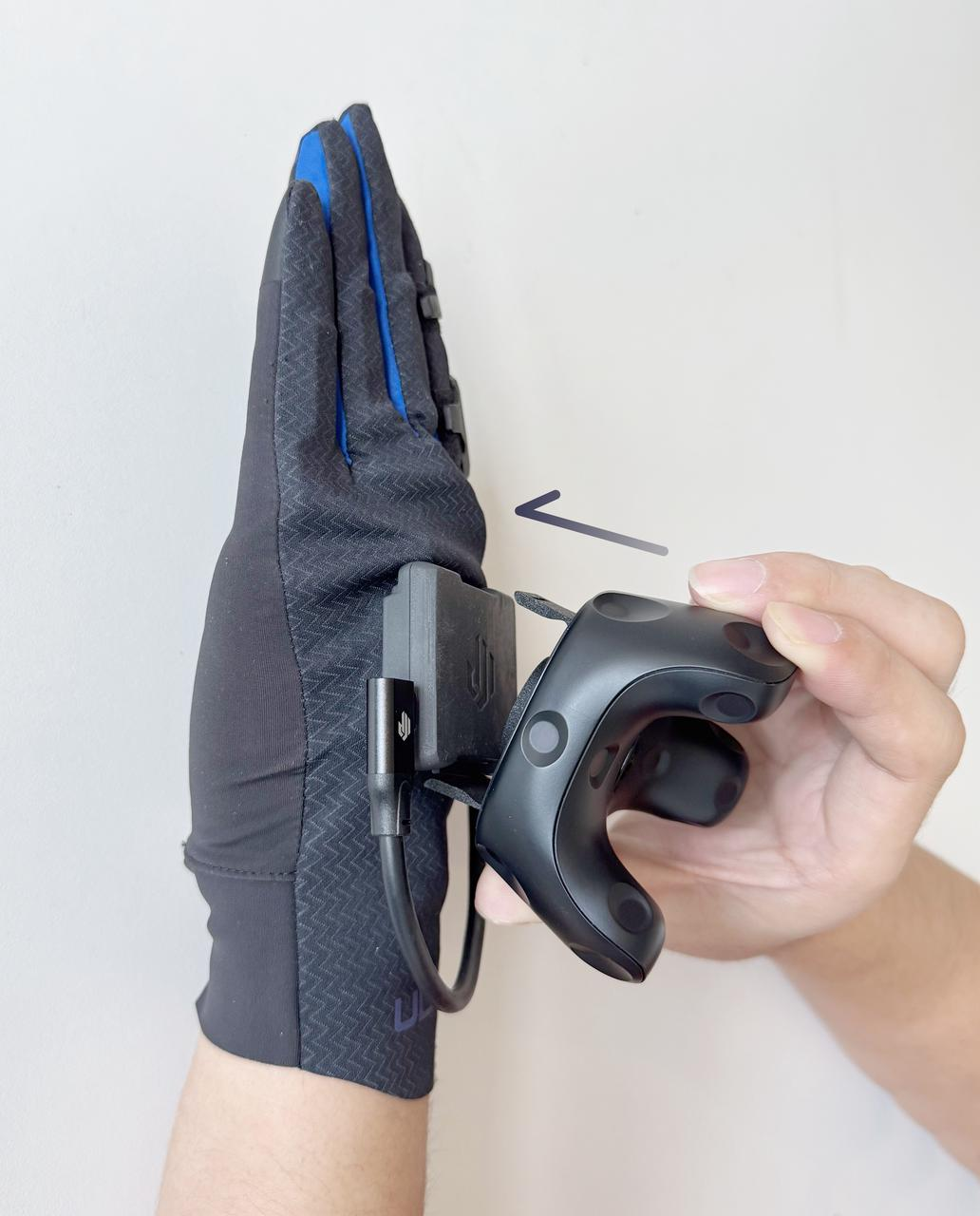

2. トラッカーと固定ベースをグローブのデータボックスに固定します。

{% hint style="info" %}
固定ベースとグローブ側の留め具は長さが異なる設計となっておりますので、取り付けの際にはご注意ください。
{% endhint %}

<div align="left"><figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2FpB8p8Bo3bqlmcls9XBZr%2Foutput.png?alt=media&amp;token=656d8e32-7475-44de-a980-d1de06ac5953" alt=""><figcaption></figcaption></figure></div>

<div align="left"><figure><img src="https://content.gitbook.com/content/dt2HIEHRyBdNGEEGnqNK/blobs/HJpTi0vZeTCniXrzrNQd/tk3.png" alt="" width="375"><figcaption></figcaption></figure></div>

***

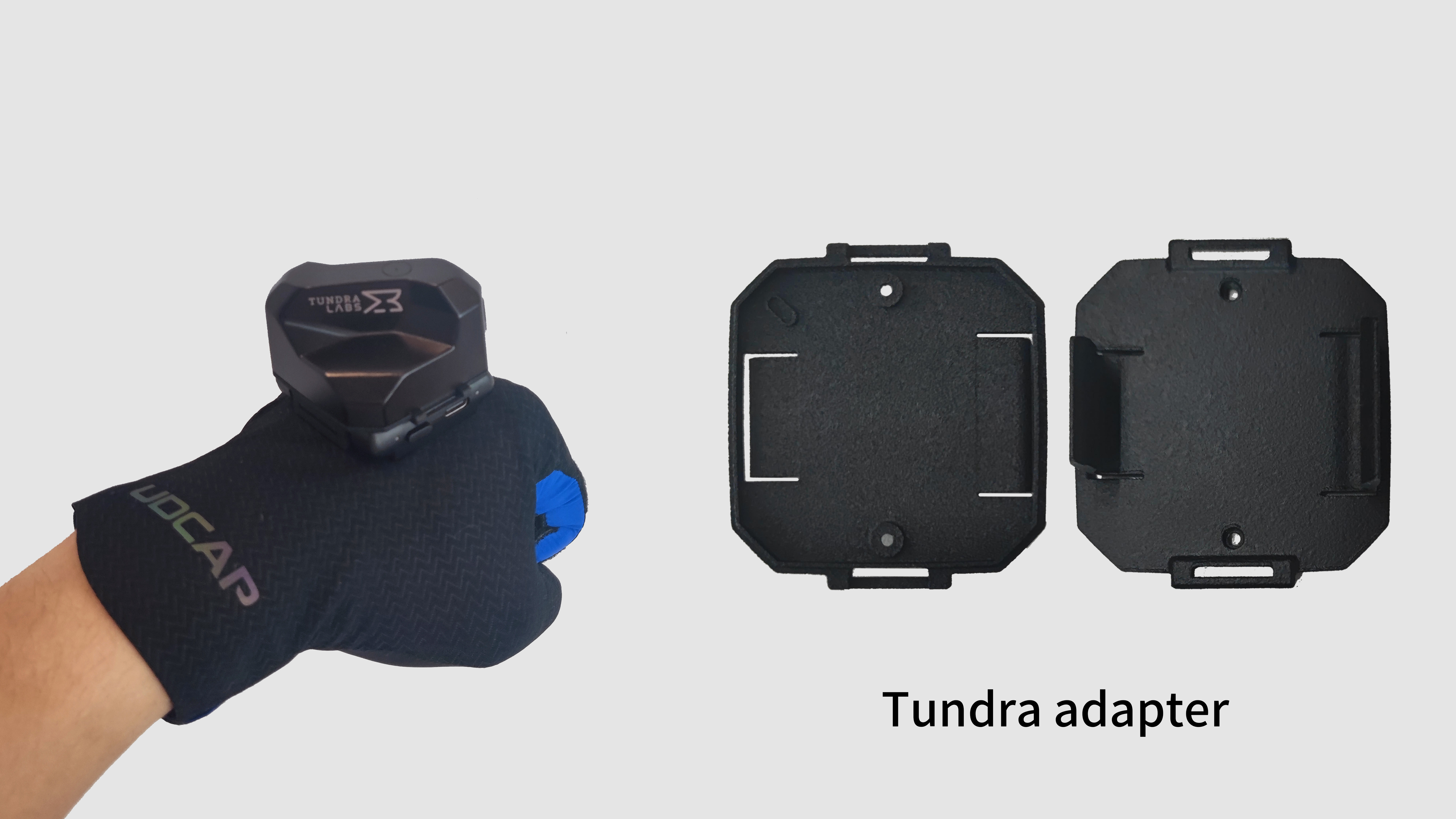

## **ツンドラ固定ベースの装着方法**

<div align="left"><figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2FSJvmNhQRmmQRD2WG2PH4%2FTundra%E5%9B%BA%E5%AE%9A%E5%BA%95%E5%BA%A7.jpg?alt=media&amp;token=df902636-23d1-49ea-8293-7eab05f98a52" alt=""><figcaption></figcaption></figure></div>

1. ツンドラトラッカー底部の2本のネジを外し底部の蓋をUDCAPのツンドラ固定ベースと交換します。

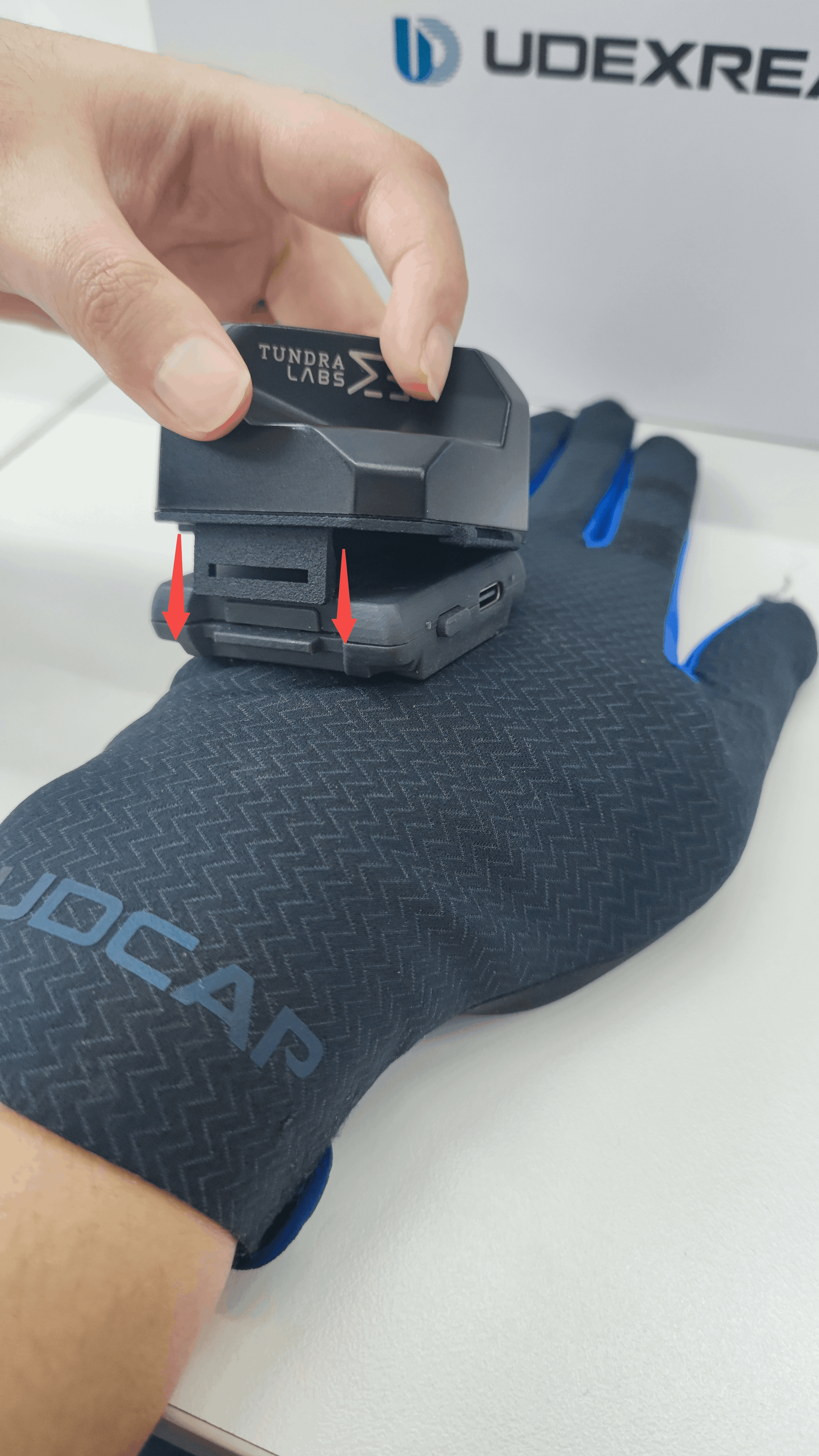

2. ツンドラ固定ベースを取り付けする際には下記の画像に表示されたようにトラッカー内部の**QRコード**を固定ベースの**楕円形**マークと位置を合わせて取り付けます。
3. ネジを回りグローブに固定します。

{% hint style="info" %}
固定ベースとグローブ側の留め具は長さが異なる設計となっておりますので、取り付けの際にはご注意ください。
{% endhint %}

<div align="left"><figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2FMHpom6TTljuygBruD7Hm%2F20250221-091142.jpg?alt=media&amp;token=feb32b28-28d9-4543-9376-f87a685123e4" alt=""><figcaption></figcaption></figure></div>

<div align="left"><figure><img src="https://content.gitbook.com/content/dt2HIEHRyBdNGEEGnqNK/blobs/iD797tS9I5AVDQcC2GaS/tk7.png" alt="" width="375"><figcaption></figcaption></figure></div>

***

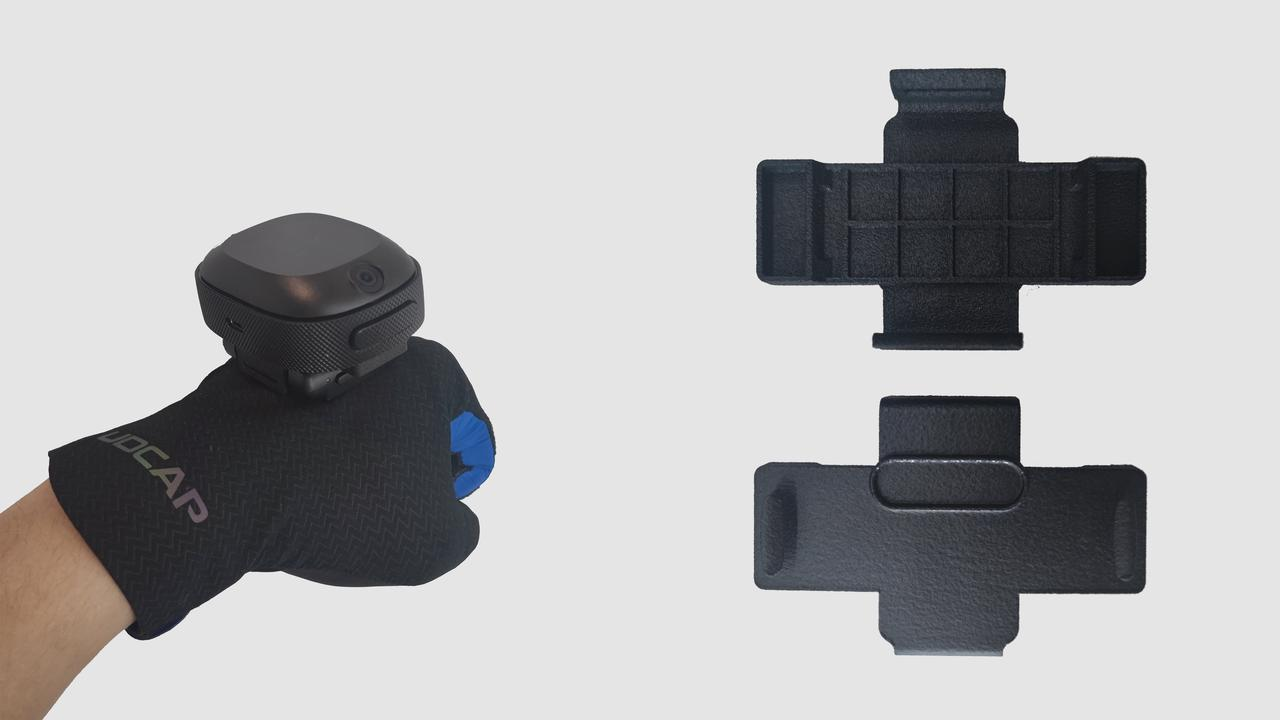

## **UTK固定ベースの装着方法**

<div align="left"><figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2Fy9auHlR73UWV63d3o1tj%2Fimage.png?alt=media&amp;token=008377db-c3d4-4a1a-847e-2c8e0aa897ad" alt=""><figcaption></figcaption></figure></div>

1. UTK固定ベースの取り付け方法は、UTK公式の取り付け方法と同様です。&#x20;

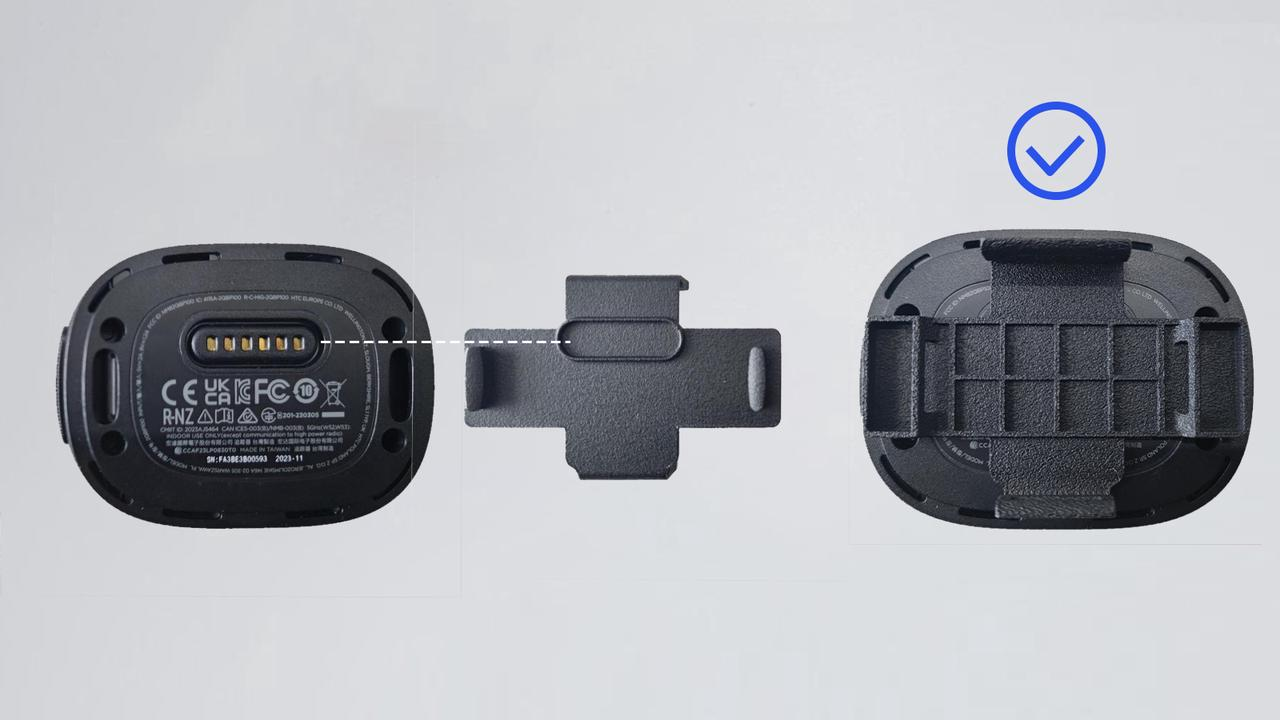

2. 下記の画像のように固定ベースとUTK底部の楕円形マークと位置を合わせて取り付けます。
3. グローブに固定します。

{% hint style="info" %}
固定ベースとグローブ側の留め具は長さが異なる設計となっておりますので、取り付けの際にはご注意ください。
{% endhint %}

<div align="left"><figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2F1LMaUFQQfWmEaaaA1Isi%2F0e01d112-2748-4f1f-83dd-71c84504fa33.png?alt=media&amp;token=b91ce09a-af5a-453c-b954-b0759bd40eed" alt=""><figcaption></figcaption></figure></div>

<div align="left"><figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2FjUcRUDulZmBYEfHCeVYX%2F1ee23282-946c-4d5e-b454-f445d8fb5220.png?alt=media&amp;token=e65d640d-1399-4b71-80de-84638cc17def" alt="" width="375"><figcaption></figcaption></figure></div>

***

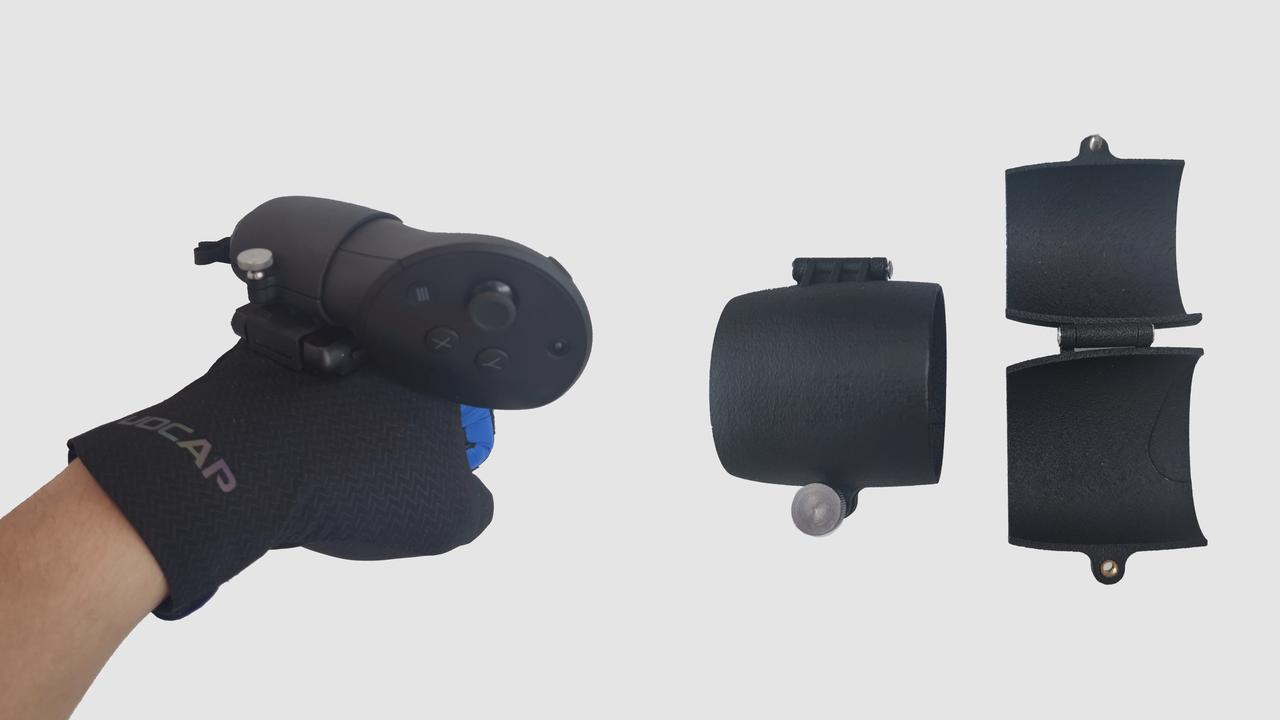

## **コントローラー固定ベースの装着方法**

<figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2Fh1f2Gf1UQetgC7WALRaQ%2Fimage.png?alt=media&amp;token=0255c808-d511-4186-b6c9-c518bd8eb019" alt=""><figcaption></figcaption></figure>

1. Quest固定ベースのネジを回り、固定ベースを開きます。
2. Questのコントローラーを固定ベースの凹陷部分と合わせて接合し、固定ベースのネジを締めます。

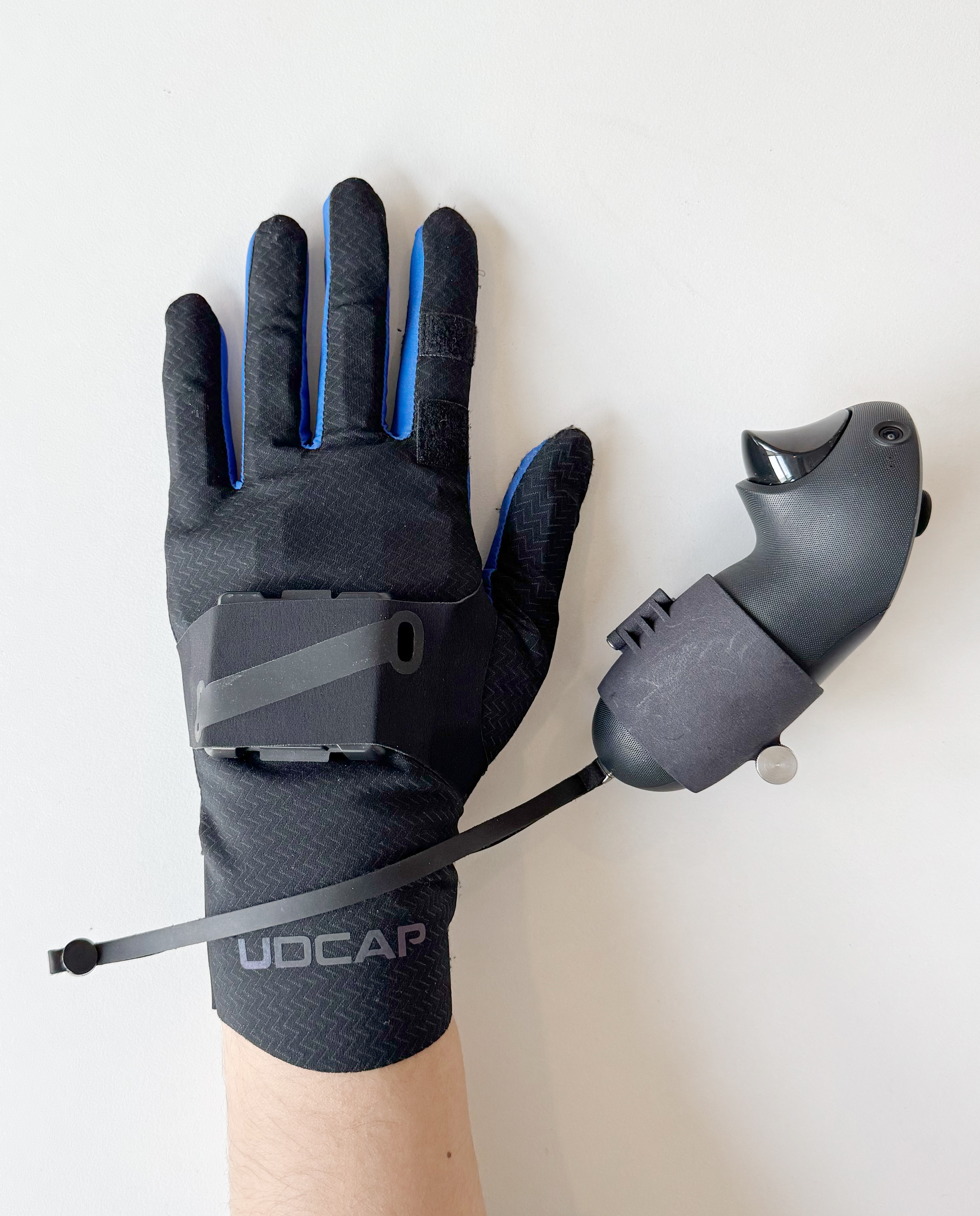

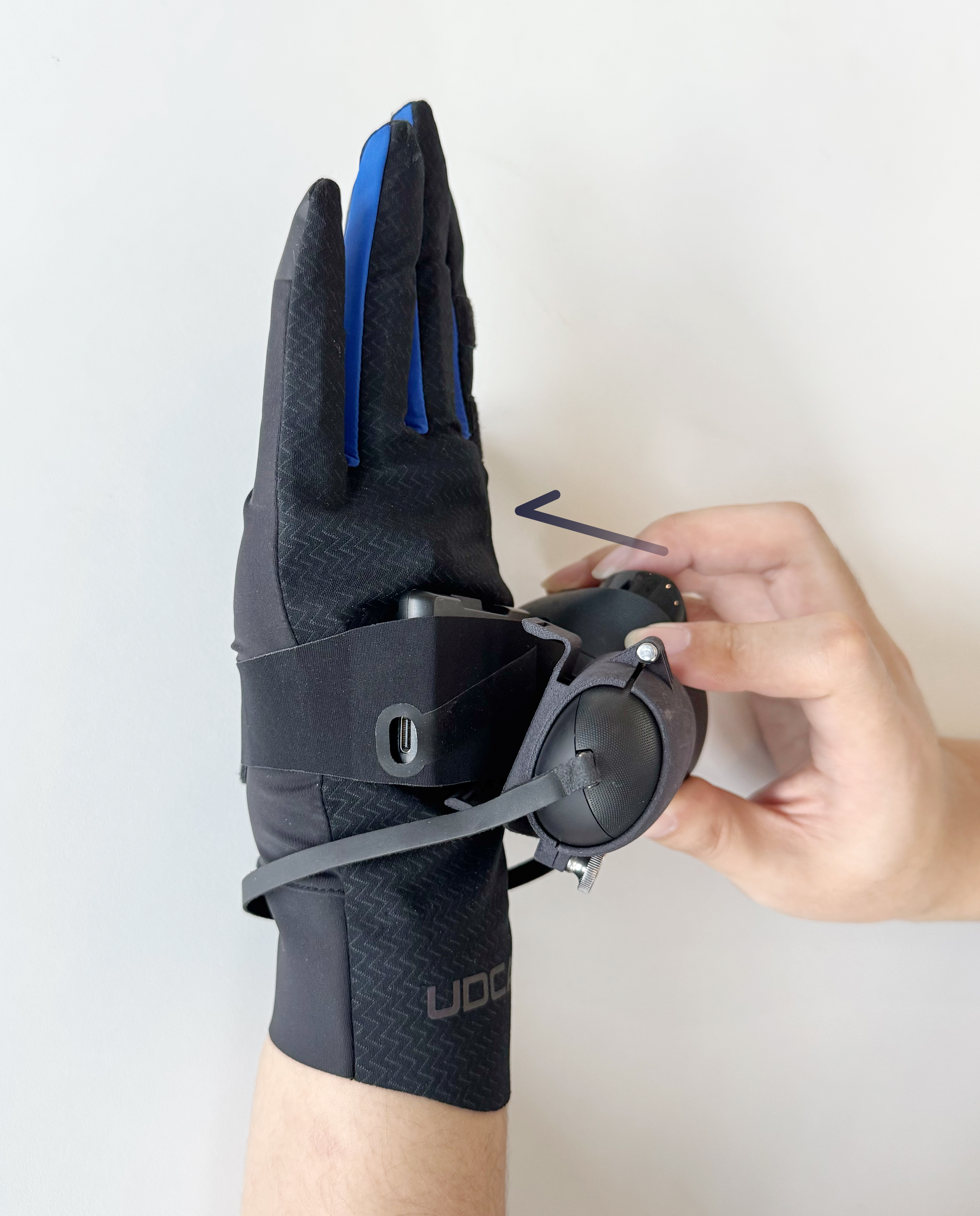

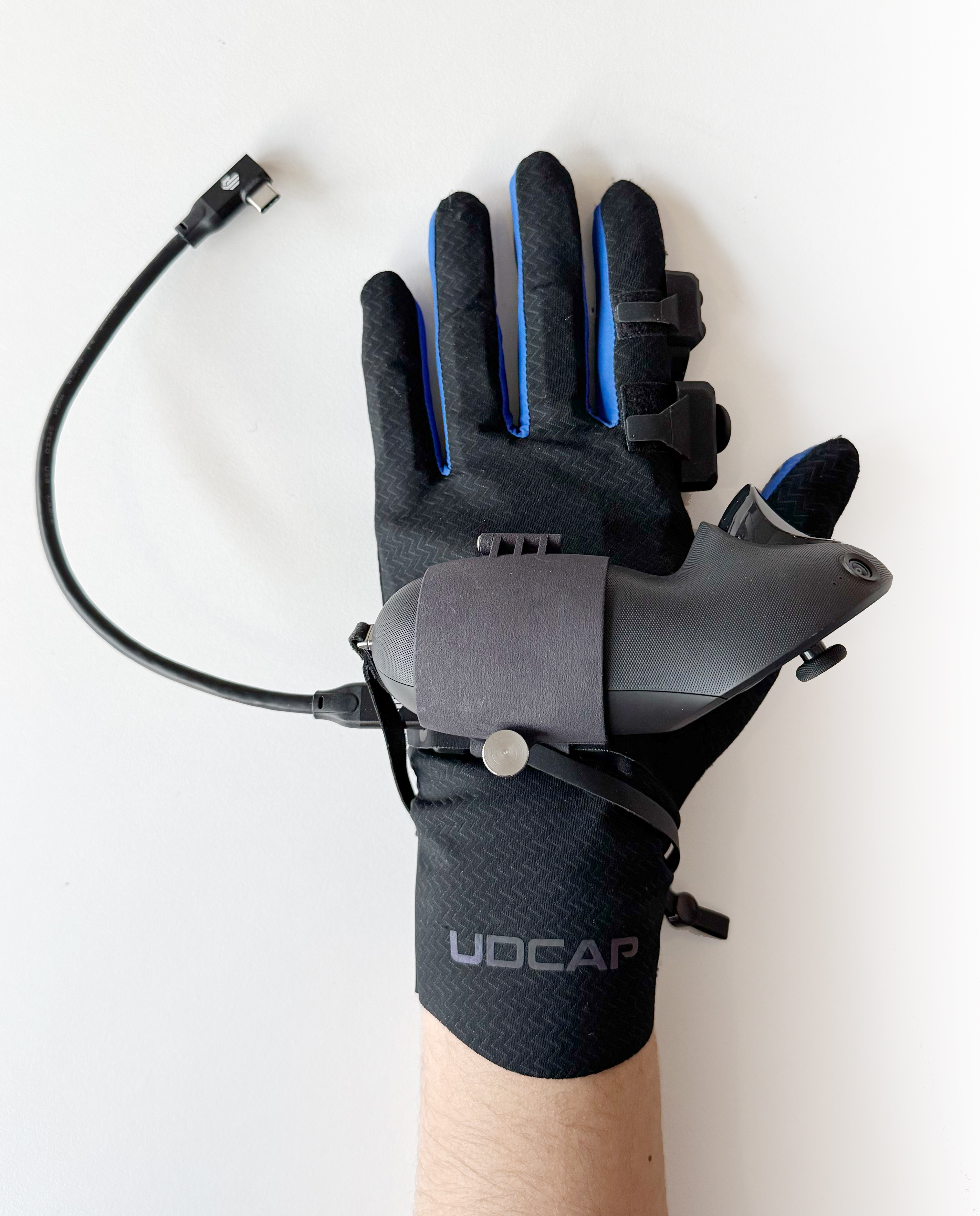

3. 下記の画像のようにコントローラーの向きを確認しグローブに固定します。（ストラップを手首の後ろに固定）

{% hint style="info" %}
固定ベースとグローブ側の留め具は長さが異なる設計となっておりますので、取り付けの際にはご注意ください。
{% endhint %}

<figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2FBCIrmGBp6wyFiv7rsY44%2F20250221-091147.jpg?alt=media&amp;token=32acabe1-5b94-4215-bb5a-36215b9a0c65" alt=""><figcaption></figcaption></figure>

<div align="left"><figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2FSfSg9xzEXypLbgTTA8yH%2F%E8%A3%8503.jpg?alt=media&amp;token=fc29a176-4d57-4cf5-bf78-3cedd8c40ca9" alt="" width="375"><figcaption></figcaption></figure></div>

<div><figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2FPAh4q466PMYS6iWHKEky%2F%E5%AE%89%E8%A3%85Quest%E6%89%8B%E6%9F%8400.jpg?alt=media&amp;token=1f5ebe0f-acf2-49f7-bac7-a60dd1799a12" alt="" width="375"><figcaption></figcaption></figure> <figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2FfbwVFWy1rJdTnG8rn7rq%2F%E5%AE%89%E8%A3%85Quest%E6%89%8B%E6%9F%8401.jpg?alt=media&amp;token=1f6cd35d-6308-4ecd-8d5c-e80e50eb7582" alt="" width="375"><figcaption></figcaption></figure></div>

<div><figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2FV1J4cqIBg5l6KhS9V6w7%2F%E5%AE%89%E8%A3%85Quest%E6%89%8B%E6%9F%8402.jpg?alt=media&amp;token=d4701c17-9d07-4a62-9170-b4719880e25a" alt="" width="375"><figcaption></figcaption></figure> <figure><img src="https://607663107-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fdt2HIEHRyBdNGEEGnqNK%2Fuploads%2Fgc2nJu153b8JT5MO6tY3%2F%E5%AE%89%E8%A3%85Quest%E6%89%8B%E6%9F%8403.jpg?alt=media&amp;token=08086b80-67f6-4f56-aa42-cf30c363ca86" alt="" width="375"><figcaption></figcaption></figure></div>

***

## **固定ベースの3Dプリントファイル**

**Tracker固定ベース：**

{% file src="/files/XwrT0YMuNhtMVyk1IfgW" %}

**Quest固定ベース：**

{% file src="/files/UbxmZFmaEOClEod1tfgy" %}

**UTK固定ベース：**

{% file src="/files/qBmdZpkHhB2hCcLz7b1x" %}

**Tundra固定ベース：**

{% file src="/files/6A4iIN78mCDwQ9u68J74" %}
